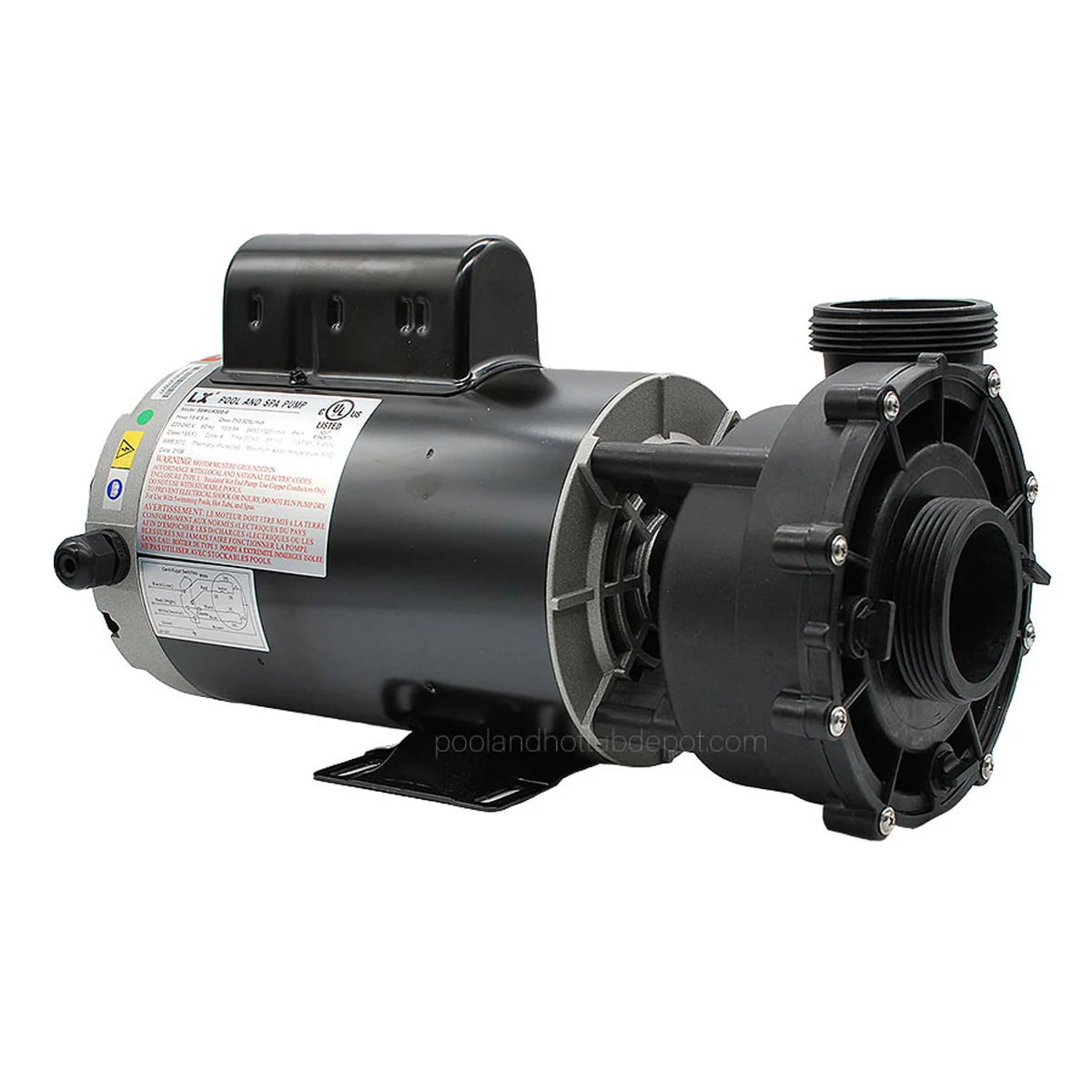

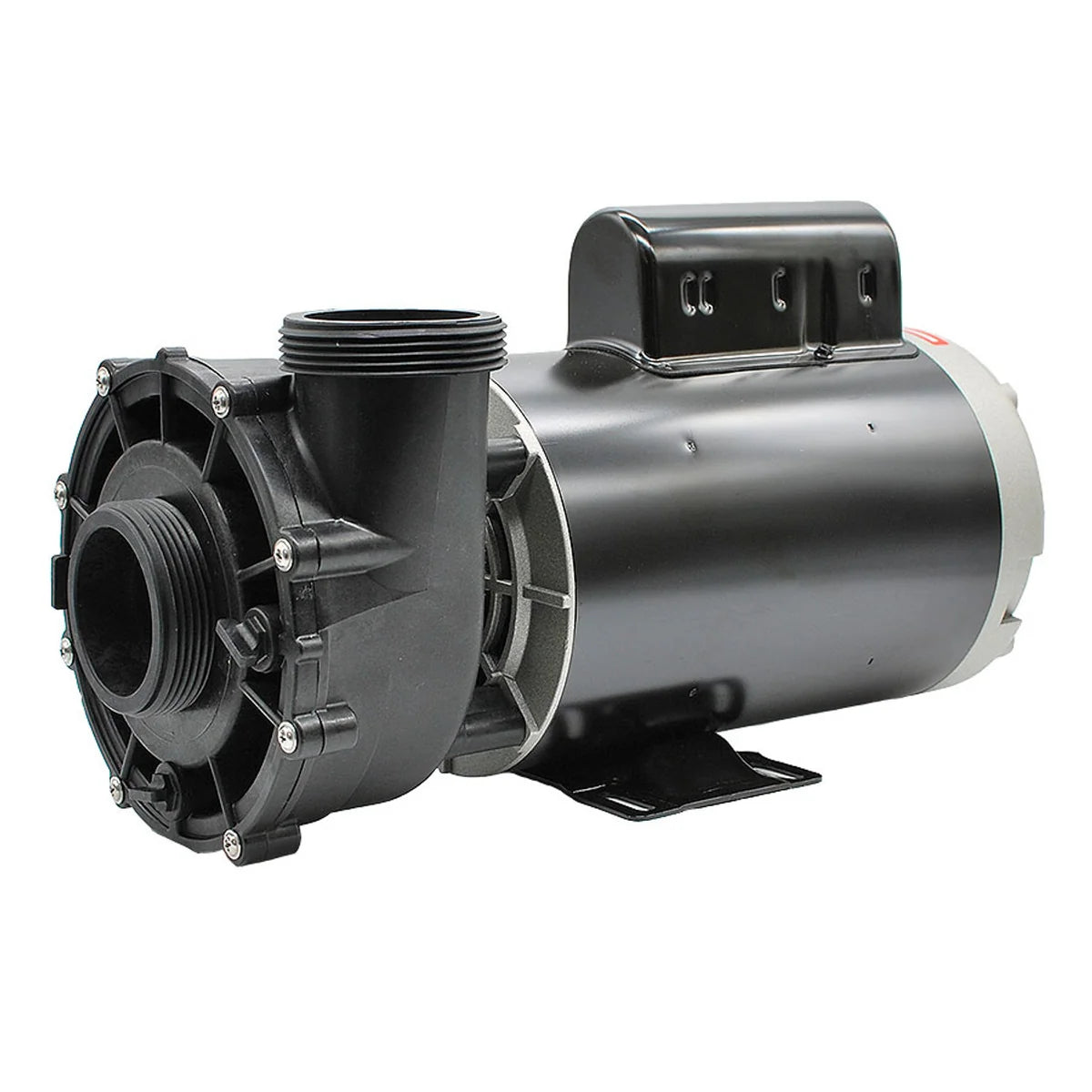

Pompe de spa LX 56WUA200-II – 2 HP, 2 vitesses, 230 V

La pompe de spa LX 56WUA200-II de 2 HP est équipée d’un moteur de bâti 56 à deux vitesses et fonctionne sur une alimentation de 220–240 V. Ses raccords d’aspiration et de refoulement de 2 po sont fournis avec deux unions et leurs joints toriques.

Caractéristiques techniques

• Marque : LX.
• Modèle : 56WUA200-II.
• Puissance annoncée : 2,0 HP.
• Moteur : bâti 56, deux vitesses.
• Alimentation : 220–240 V.
• Haute vitesse : 3 450 tr/min, 8,0 A.
• Basse vitesse : 1 725 tr/min, 3,0 A.
• Aspiration et refoulement : raccords nominaux de 2 po.
• Diamètre extérieur des filetages : environ 3 po.
• Diamètre de la face avant du corps de pompe : environ 7 ½ po.
• Certification électrique canadienne ULc indiquée dans la fiche fournie.
• Poids : 4 kg.

Remplacement d’une Waterway Executive 56

L’empreinte de fixation de cette pompe LX est comparable à celle de la pompe Waterway 4 HP mentionnée dans la fiche de compatibilité. Toutefois, le corps hydraulique LX est plus petit : les raccords d’une Waterway Executive 56 ne s’alignent pas directement avec ceux de la LX WUA200.

Mesurés verticalement depuis la base, le raccord de refoulement LX se situe environ ¾ po plus bas et le raccord d’aspiration environ ½ po plus bas. Une adaptation de la plomberie peut donc être nécessaire.

Pompes LX fabriquées avant 2015

Les anciennes pompes LX fabriquées avant 2015 utilisent des filetages métriques. Les pompes et corps hydrauliques LX fabriqués à partir de 2015 utilisent des filetages nord-américains, incompatibles avec les anciens filetages métriques. Lors du remplacement d’une ancienne pompe, prévoyez de remplacer les unions de plomberie par les unions appropriées.

Comment vérifier la compatibilité

Ne choisissez pas une pompe uniquement d’après la puissance HP indiquée sur l’ancienne étiquette. Comparez le bâti 48 ou 56, la tension, le nombre de vitesses et l’intensité à haute vitesse, ainsi que les dimensions et la position des raccords. Les différentes méthodes d’affichage des HP peuvent donner des valeurs difficiles à comparer; une pompe surdimensionnée peut endommager le système.

Les dimensions de plomberie sont nominales. À titre de repère, un raccord de 1 ½ po mesure environ 2 ⅜ po de diamètre extérieur, un raccord de 2 po environ 3 po et un raccord de 2 ½ po environ 3 ⅝ po. Mesurez les filetages de votre pompe actuelle avant de commander.

Les intensités nominales peuvent varier légèrement entre pompes de performances comparables. Faites confirmer la compatibilité électrique et hydraulique avant l’installation.

Référence et documentation

SKU Piscine Hippocampe : CENTLX-56WUA200-II.

Manuel d’installation et de câblage des pompes LX WUA (PDF, anglais).
